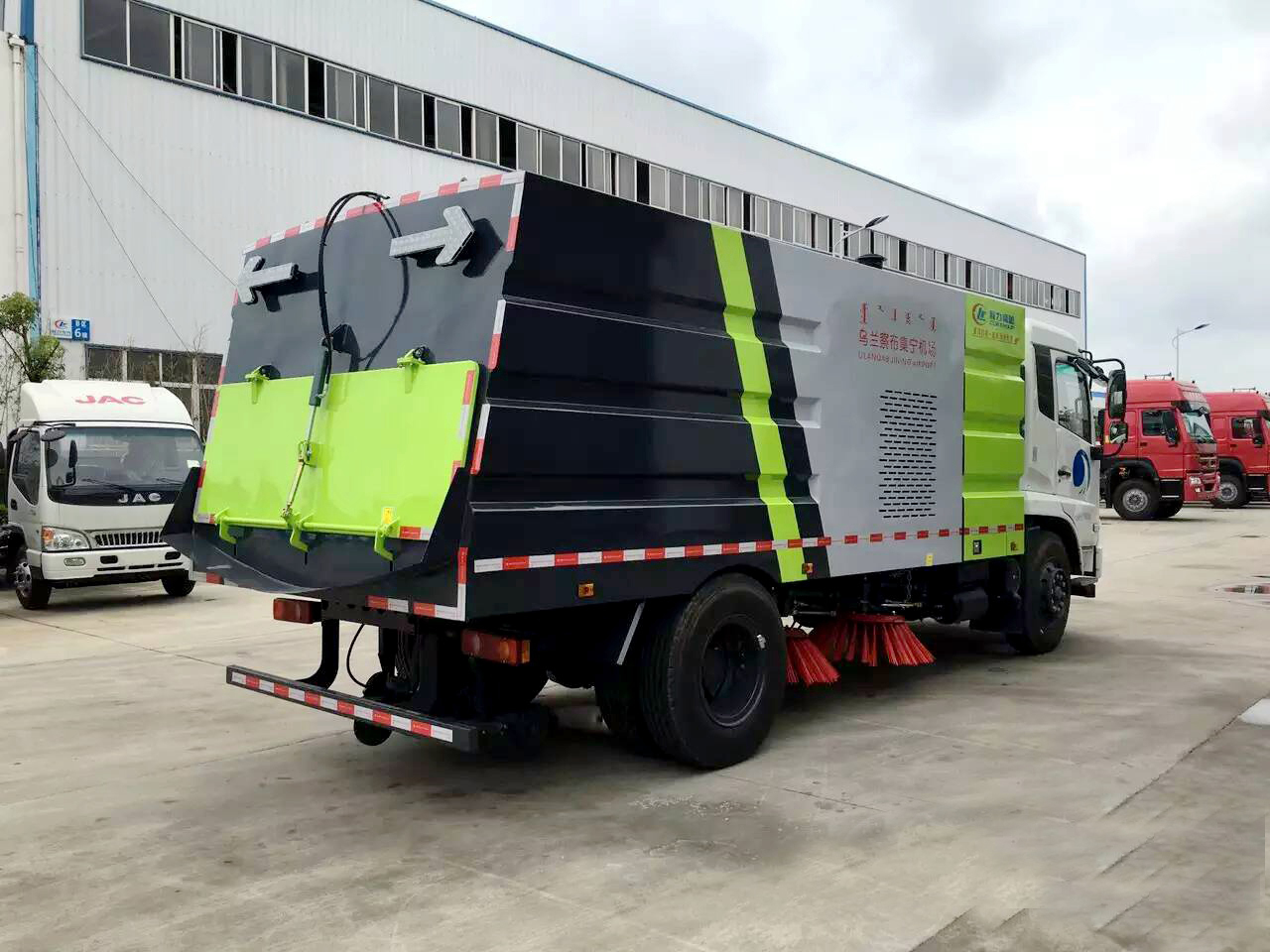

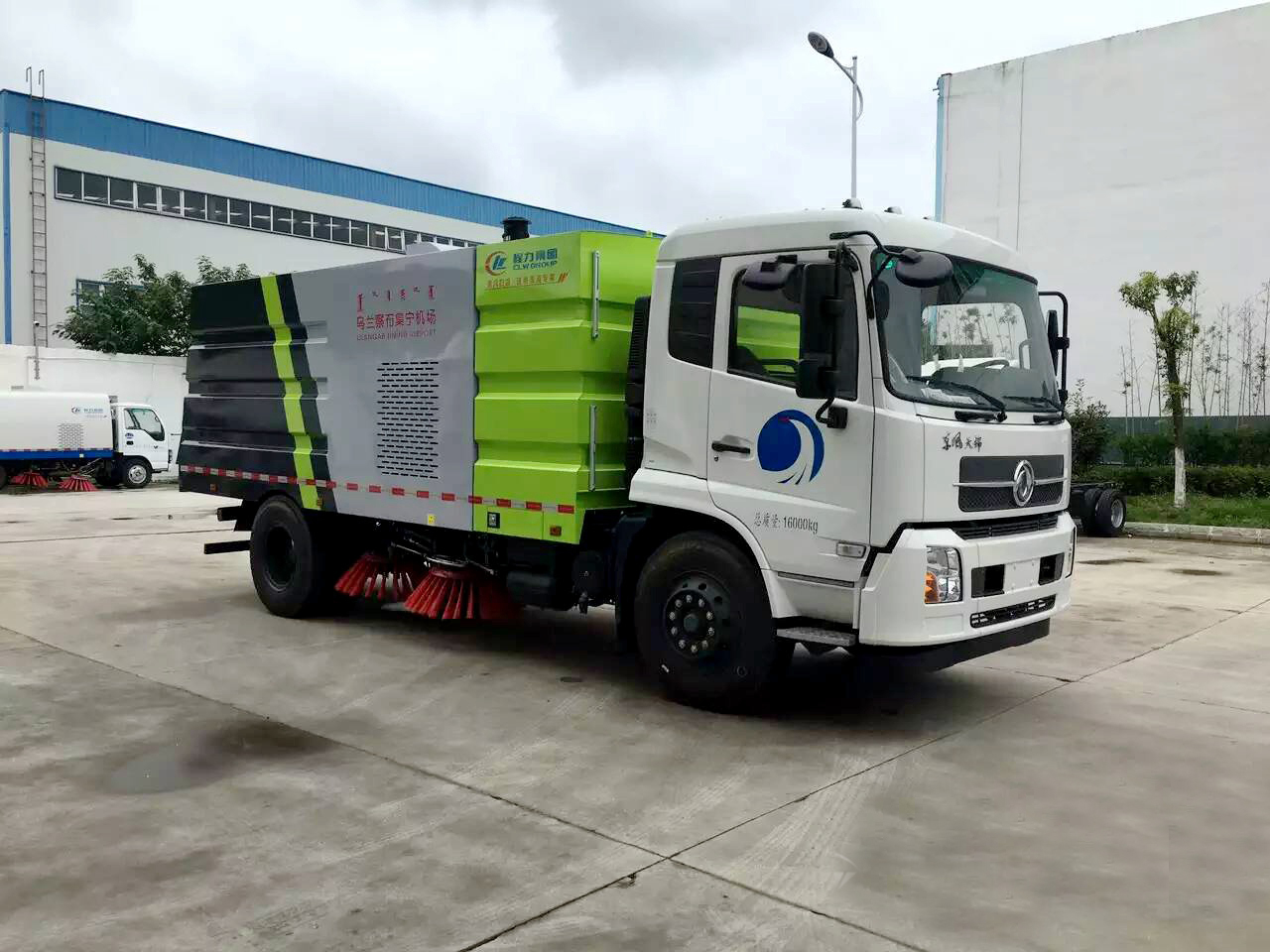

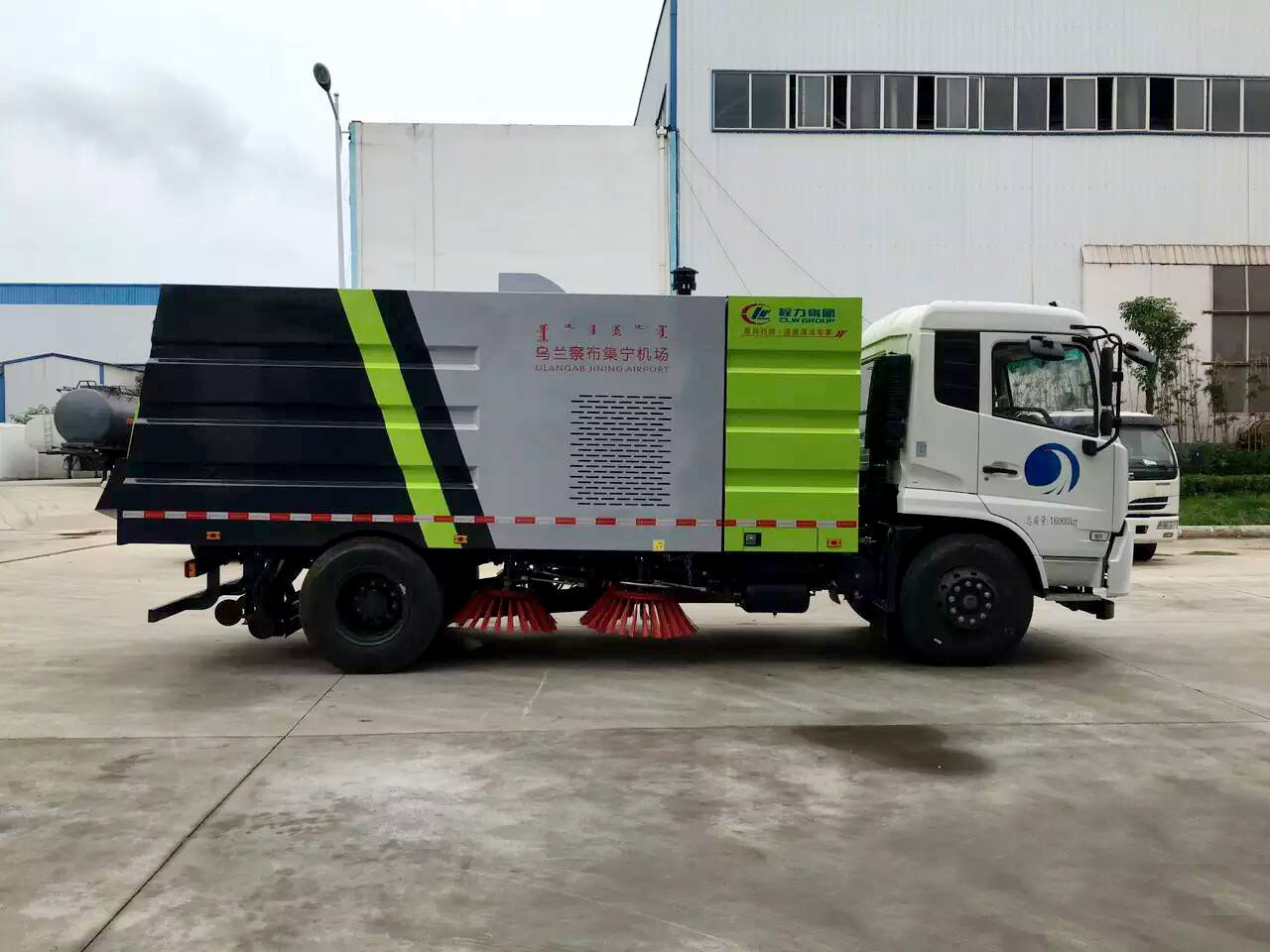

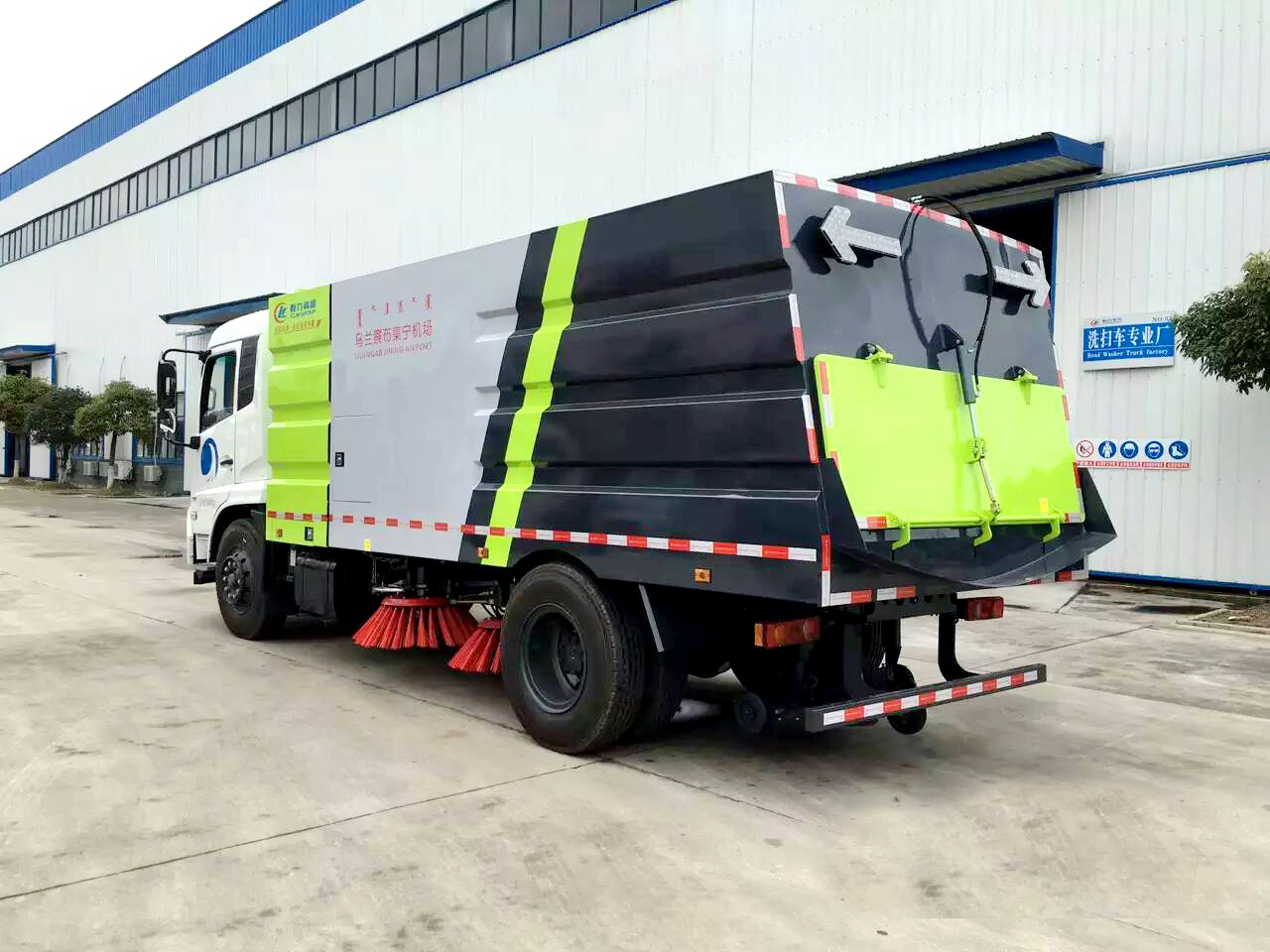

掃路車是在東風底盤基礎上加裝副發動機動力，清掃，抽吸及噴水降塵，液壓等裝置等改裝而成的新一代清掃設備。掃路車具有清掃寬度大，作業油耗低，操作簡便舒適，大幅度提升路面清潔效率等特點。廣泛應用于城市街道、國道、公路、碼頭、車站、廣場、水泥廠、電廠、礦廠等場所的路面垃圾清理，堪稱全能清掃車。



產品特點

1、垃圾傾卸料度高：為便于垃圾傾卸，水箱設置在垃圾箱的底部，使得**大卸料角度高達54度以上，使得垃圾傾倒更為干凈徹底。
2、液壓閥組采用國內知名****品牌：測試壓力可以達35MPa,流量達300L/Min,可以對各種工業液壓閥和行走機械液壓閥的動態、靜態性能和疲勞壽命進行**測試。
3、副機空濾進氣系統設計**，可大大提高發動機的使用壽命：發動機的進氣質量將直接影響發動機的使用壽命，發動機的進氣過濾不好，輕則可能使發動機的功率降低、燒機油，重則可使發動機的缸套及活塞報廢，因而我公司為能夠**大限度地提高發動機的進氣質量，將發動機的進氣口引到了箱體頂部，使得發動機的進氣更為潔凈。

4、液壓系統過濾器全部采用知名產品：使液壓系統保持較高的清潔度, 采用**的液壓油冷卻技術，與同類產品相比，油溫下降了10度，延長了液壓油的使用壽命，液壓系統有過載自動保護裝置，全面保證了液壓系統的安全使用。

5、風機為國內知名品牌：為增加掃路車整體清掃效果，我公司采用國內質量評比一流的掃路車專用風機，專業設計高效、高壓離心風機，其蝸殼、葉輪均采用高科技技術進行了超強耐磨處理，耐磨性能大大提高，經試驗比較其耐磨性是同類普通風機的6~8倍以上，使整體清掃效果更突出。
6、噴水降塵選用優質高效的離心水泵：流量大，壓力高，能夠有效的降低清掃揚塵，及減少吸口堵塞，該車在清掃刷盤裝有不銹鋼噴水架及銅質降塵噴頭。

7、掃刷驅動馬達采用優質擺線液壓馬達：工作效率高、使用壽命長。
8、箱體頂部設置了大面積濾網：減少堵塞保證抽吸氣流暢通，箱體頂部設置了導流槽，提高降塵效果，使垃圾堆積均勻，提高有效容量。
9、清掃裝置，具有自動避障保護功能或自動復位功能：掃刷采用彈簧懸浮避障結構，防止掃刷遇到障礙物被撞壞的可能。

10、該車的抽吸盤采用全浮動連接結構：可充分保證在進行清掃作業時，吸盤可根據路面狀況隨動，以保證吸盤與路面的間隙始終保持不變。后吸盤行走機構**，遇小減速帶輕松越過。
11、左右前刷盤可**或聯動：使車輛在工作中能夠有選擇地使用右前掃或左前掃工作，使得靠快車道一側的工作機構可在選擇左掃的情況下不伸出車體既減小了占道寬度，提高了作業和通行車輛的安全，又減少了掃刷的磨損，降低了運行成本。
12、采用獨到的手壓泵應急舉升系統：能夠在副發動機出現故障，無法啟動副發動機時，將垃圾箱體升起，以便于維修人員進行檢修。

13、PLC智能**系統（選裝）：該系統是我公司在手動按鍵操作系統基礎上開發的一款高科技智能系統，該智能**系統為液晶顯示器手觸屏式，可在顯示屏上操作掃路車整體作業，并安裝一鍵式智能**系統，可一鍵完成整個作業操作。智能系統還可檢測車輛使用時狀況能更有效的為駕駛員在駕駛室內反饋車輛作業操作狀況。當車輛出現故障時智能系統能在顯示屏上有效的顯示車輛故障原因和提前提醒駕駛員注意操作。
14、多種配置，多種選擇：為使車輛真正作到一車多用，該車還可根據用戶需要，選擇裝配推雪鏟或帶灑水車前沖后灑等裝置。

底盤配置：

該車采用東風天錦原裝二類汽車底盤生產改裝，新款D530平頭一排半標準頂駕駛室，帶原廠冷暖空調，東風康明斯210或230馬力發動機，4700mm軸距，東風6檔/陜齒8檔變速箱，4.5T前橋，9T后橋，10.00R20鋼絲胎，帶ABS。

上裝基本配置

標準配置：	采用中置四掃盤、吸掃結合、濕式除塵的方式對路面進行清掃、保潔作業；標配：康明斯140馬力副發動機；山東瑞諾馬達；法國施耐德**開關；VTOZ電磁閥組；電氣自動**副發動機離合操縱裝置（廈門南超生產質保兩年），可保證副發動機空載起動和停機時與風機的自動脫離；**北玻免維護風機；不銹鋼垃圾箱；尾部LED箭頭燈、手動應急系統。
選裝配置：	用戶可根據個人需求選擇加裝前沖、后灑、噴霧、自潔卷盤、作業監控系統、**吸管裝置等配置。

東風天錦 掃路車主要技術參數
產品**		企業名稱
車輛型號	CLW5180TSLD6	公告批次	330
外形尺寸	7930,7730,7430,7180,7030×2500×3120	罐體容積(m3)
總質量	18000	額定質量	8190,8125
整備質量	9680	前排乘客(人)	2,3
軸荷	6500/11500	免征	否
**高時速(km/h)	89	燃油	否
油耗(L/**Km)		環保	否
燃油類型	柴油	排放標準	國六
其他	此車為道路清掃專用車輛,專用裝置為掃刷.防護材料:Q23**碳鋼,連接方式:左右側面防護為掃刷,離地高為:180,后下部防護與車架采用焊接連接,后下部防護尺寸:50×120(mm),離地面高度470mm.隨底盤選裝駕駛室.ABS型號/生產廠家:3631010-C2000/東科克諾爾商用車制動系統(十堰)有限公司,ABS 8/東科克諾爾商用車制動系統(十堰)有限公司, 4460046450/威伯科汽車**系統(**)有限公司.此整車長/前懸/軸距/后懸對應關系為:7930/1430/4700/1800,7930/1400/4700/1830,7730/1430/4500/1800,7430/1430/4200/1800,7180/1430/3950/1800,7030/1430/3800/1800.隨底盤選裝駕駛室.

東風天錦 掃路車底盤參數
底盤型號	DFH1180EX8	底盤品牌	東風牌
軸 數	2	前輪距	1876,1896,1920,1950,1914,1934,1980,2000
軸 距	3800,3950,4200,4500,4700,5000,5300,5800	后輪距	1820,1860
輪 胎 數:	6	輪胎規格	10.00R20 18PR,275/80R22.5 18PR
接近離去角	17/24,17/18,17/13	前懸后懸	1400/1830,1430/1800

東風天錦 掃路車發動機參數
發動機型號	發動機生產企業	排量(ML)	功率(KW)
DDi50E190-60	東風商用車有限公司	5000	147/199
D4.5NS6B190	東風康明斯發動機有限公司	4500	140/190
D6.7NS6B230	東風康明斯發動機有限公司	6700	169/229
B6.2NS6B210	東風康明斯發動機有限公司	6200	154/209
B6.2NS6B230	東風康明斯發動機有限公司	6200	169/229
DDi50E220-60	東風商用車有限公司	5000	162/220
